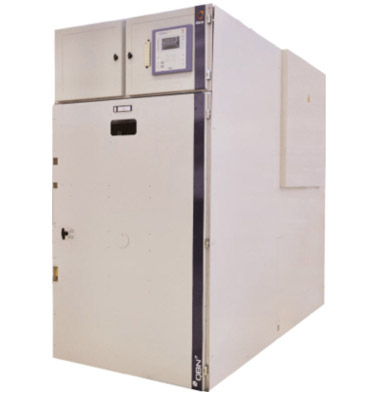

Le QBN7 est un Tableau isolé dans l’air, construit sur une conception modulaire avec des cloisons métalliques, ce qui facilite l’extension des tableaux.

La zone d’installation nécessaire est réduite, mais sans compromettre ni la sécurité opérationnelle ni l’accès facile pour l’entretien.

Le fonctionnement normal de l’équipement est exclusivement réalisé en face avant et la nécessité d’accéder par l’arrière est limitée à la connexion des câbles Moyenne Tension. La construction de l’appareillage QBN7 est résistant à l’arc interne conformément à la norme CEI 62271-200, type PM, accessibilité A FLR, pour la protection du personnel et des équipements.



Les cellules sont équipées de disjoncteurs débrochables à coupure dans le vide Divac, avec des hautes performances électriques et mécaniques selon CEI 62271-100, classes E3 et M2. Toujours à la pointe des performances les plus exigeantes, la gamme QBN7 atteint 31.5 kA.
