Normacell ® – Tableaux de distribution primaire modulaire

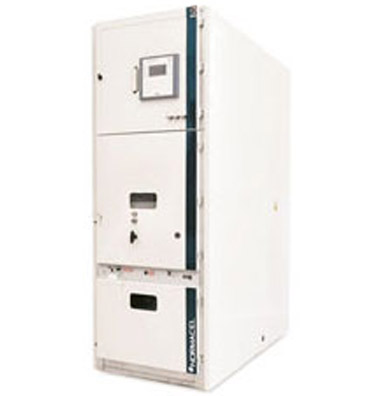

Le NORMACEL est un tableau blindé sous enveloppe métallique, avec disjoncteur sous vide débrochable, d’exploration exclusivement frontale. Le tableau NORMACEL est un produit fabriqué selon les recommandations de la publication CEI62271-200 et certifié par le laboratoire KEMA (Hollande) . Tous les départements responsables de la conception, production et essais du NORMACEL, sont certifié ISO 9001 version 2000 par Lloyd’s RQA. Les besoins croissants concernant la protection des personnes et des équipements ont été toujours présents dans le développement de ce produit, notamment :

Conception compacte
Haute fiabilité
Facile à installer
Très facile à manœuvrer
Sécurité du personnel et des équipements
Systèmes de protection passifs et actifs
Vie électrique et mécanique accrue
Exploration exclusivement frontale
Assemblé adossé au mur

Construction

Les cellules NORMACEL sont composées de quatre compartiments séparés par des tôles en métal:

Compartiment de jeu de barres
Compartiment du disjoncteur débrochable
Compartiment de câbles
Compartiment basse tension

Les trois compartiments moyenne tension ont des dispositifs de protection indépendants contre les surpressions. Le sectionneur de terre peut être placé dans la position de service ou dans la position d’essai avec la porte fermée.

Accès frontal au compartiment de câbles. La porte du compartiment de câbles est verrouillée avec le sectionneur de terre. Il est possible d’assembler jusqu’à six câbles en parallèles pour chaque cellule. Il est approprié pour des transformateurs de courant et de tension standards et pour tous les types de terminaux de câbles.

Installation

L’installation d’un tableau NORMACEL est très simple et rapide. Les cellules sont placées et fixées avec des vis.

Fonctions standards

Arrivée / départ
Sectionnement de barres
Remontée de barres
Mesure avec des transformateurs (fixes ou débrochables) de tension et de courant
Mise à la terre du jeu de barres
Couplage

Avantages du Normacell

L’arrière des cellules peut être placé contre le mur
Toutes les opérations (installation, exploitation, essais et entretien) peuvent être exécutées frontalement (toutes les portes des cellules doivent être fermées).
L’accès aux câbles est facilement obtenu en enlevant le tiroir qui sépare le compartiment de disjoncteur du compartiment de câbles.
La gamme de verrouillages, simples et sûrs, disponibles permet de satisfaire toutes les exigences de sécurité.
Le NORMACEL comporte deux types de configuration du disjoncteur:
Disjoncteur au niveau supérieur (permettant l’installation des TT’S de câbles).
Disjoncteur au niveau du sol.
